SPS-103SED
wysokość 3U, głębokość 160 mm
Zastępują
wycofywane z produkcji zasilacze serii 60EUS |
|
| » Dostępne modele « | » Parametry « | » Zdjęcie i Wymiary « |
| MODEL | WYJŚCIA | |||
| V1 / I1 | V2 / I2 | V3 / I3 | ||
| SPS-103SED | 5.20 | 5 V / 0 - 16 A (max 20A) | ||
| 12.10 | 12 V / 0 - 8 A (max 10A) | |||
| 24.5 | 24 V / 0 - 4 A (max 5A) | |||
| MPS-103SED | 2/1 | 12 V / 0.2 - 5 A (max 7A) | -12 V / 0 - 2 A | |
| 2/2 | 15 V / 0.2 - 4 A (max 6A) | -15 V / 0 - 1,5 A | ||
| MPS-103SED | 3/1 | 5 V / 1 - 8 A (max 10A) | 12 V / 0 - 2 A | -12 V / 0 - 1 A |
| 3/2 | 5 V / 1 - 8 A (max 10A) | 15 V / 0 - 1,5 A | -15 V / 0 - 1 A | |
|
Napięcie zasilania |
180 - 260 V AC lub 240 - 380 V DC |
|
|
Moc wyjściowa | ograniczona do 120 W |
|
|
Temperatura otoczenia (przy pełnym obciążeniu) | 0 °C - +50 °C |
|
|
Tętnienia napięcia wyjściowego (wartość międzyszczytowa) | < 2 % |
|
|
Dokładność stabilizacji przy zmianach napięcia zasilania
wyjście 1
wyjście 2 wyjście 3 |
< 0.5 % < 2 % < 2 % |
|
|
Dokładność stabilizacji przy zmianach prądu obciążenia
wyjście 1
wyjście 2 wyjście 3 |
< 0.5 % < 5 % < 10 % |
|
|
Wytrzymałość elektryczna izolacji
wejście - obudowa
wejście - wyjście wyjście - obudowa |
2100 V DC
5300 V DC 500 V DC |
|
|
Odległość pomiędzy obwodem sieciowym i obwodami wyjściowymi | > 8 mm |
|
|
Odległość pomiędzy obwodem sieciowym i obudową | > 4 mm |
|
|
Sprawność | 75 - 85 % |
|
|
Zabezpieczenie zwarciowe i przeciążeniowe | wszystkie wyjścia |
|
|
Zabezpieczenie nadnapięciowe. | wyjście 1 |
|
|
Konstrukcja zgodna z wymaganiami dyrektyw Unii Europejskiej, spełniają wymagania Dyrektywy LVD oraz EMC, oznaczone znakiem CE | |
|
|
OPCJE :
|
|
|
|
Możliwość uzgodnienia innych konfiguracji napięć i prądów wyjściowych. | |

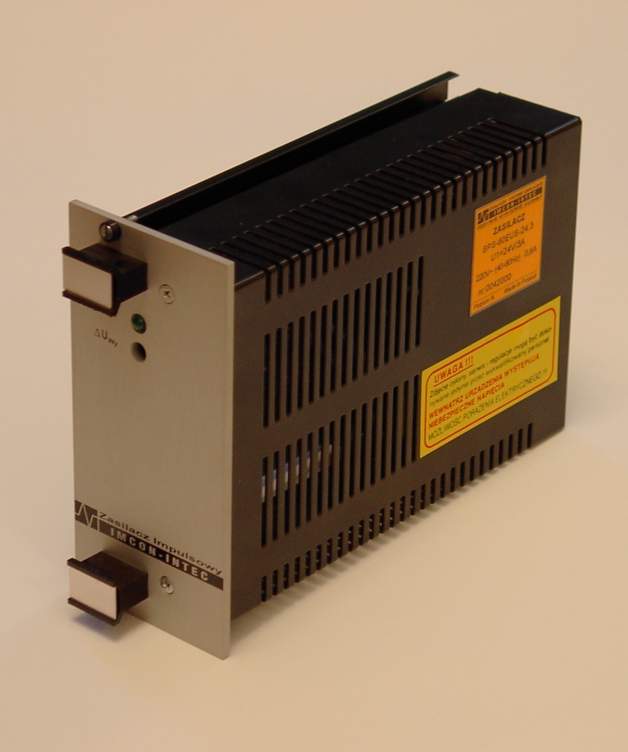

Zdjęcie zasilacza SPS/MPS-103SED (36 kB) |

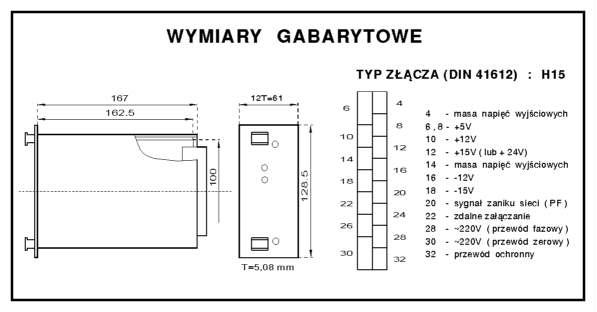

Wymiary zasilacza SPS/MPS-103SED (22 kB) |
| Aby zobaczyć zdjęcia w powiększeniu kliknij na nie. | |
