  SR-15
Stabilizatory impulsowe napięcia stałego.

  Seria mocy 15 W

» Dostępne modele  « » Parametry  « » Zdjęcie i Wymiary  «

DOSTĘPNE MODELE
MODEL WYJŚCIA
V1 / I1 V2 / I2 V3 / I3
SR-15 5.3 5 V / 0-3 A
3/1 5 V / 0.1-2 A 12 V / 0.2 A 12 V / 0.2 A
3/2 5 V / 0.1-2 A 15 V / 0.2 A 15 V / 0.2 A

OPIS TECHNICZNY
Napięcie zasilania 9 - 40 V DC
Moc wyjściowa 15  W
Temperatura otoczenia (przy pełnym obciążeniu) 50 °C
Tętnienia napięcia wyjściowego (wartość międzyszczytowa) < 2 %
Dokładność stabilizacji przy zmianach napięcia zasilania - wszystkie wyjścia < 0.5 %
Dokładność stabilizacji przy zmianach prądu obciążenia - wszystkie wyjścia < 2 %
Napięcie główne V1 nie jest izolowane od napięcia zasilania. Napięcia dodatkowe V2 i V3  są izolowane galwanicznie od napięcia zasilania i od pozostałych wyjść.
Wytrzymałość elektryczna izolacji:                   V2  -  V1

                                                                       V3  -  V1

                                                                       V2  -  V3

600 V DC

600 V DC

600 V DC
Sprawność 75 - 85 %
Zabezpieczenie zwarciowe.
Zabezpieczenie termiczne.

ZDJĘCIA i WYMIARY
Przetwornice SR-15

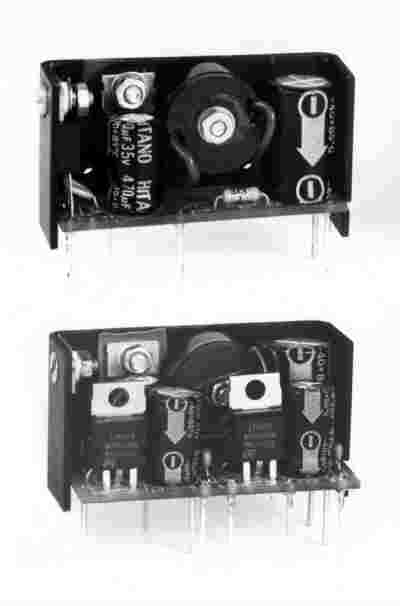

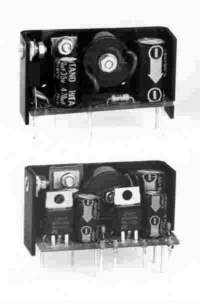

Zdjęcie przetwornic SR-15: jedno i trzy-napięciowej. (8 kB) 		Wymiary przetwornicy SR-15

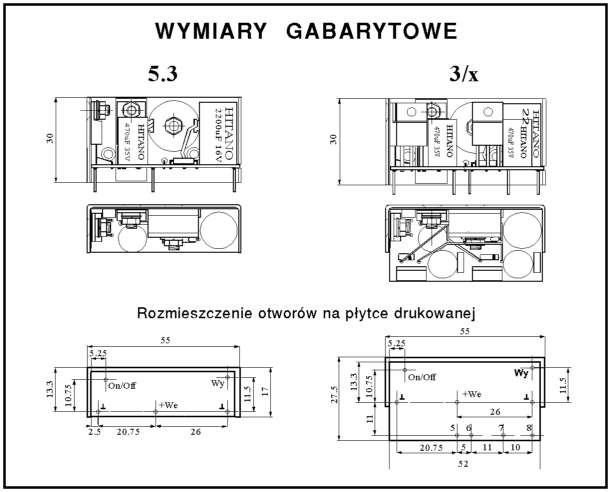

Wymiary przetwornic SR-15. (40 kB)
Aby zobaczyć zdjęcia w powiększeniu kliknij na nie.
