SPS/MPS - 25M
Zasilacze impulsowe do montażu na szynie TS-35.

Zamiennik wycofanego z produkcji modelu SPS-35M




MODEL WYJŚCIA
V1 / I1 V2 / I2 V3 / I3
SPS-25M 5.5 5 V / 5A (max 7A)
12.2 12 V / 2A (max 3A)
24.1 24 V / 1A (max 1,8A)
48.1 48 V / 0,7A (max 1A)
MPS-25M 2/1 12 V / 0 - 2 A -12 V / 0.5 A
2/2 15 V / 0 - 2 A -15 V / 0.5 A
MPS-25M 3/1 5 V / 0 - 3 A 12 V / 0.5 A -12 V / 0.5 A
3/2 5 V / 0 - 3 A 15 V / 0.5 A -15 V / 0.5 A

OPIS TECHNICZNY
Napięcie zasilania 90 - 260 V AC
lub 110 - 380 V DC
Ograniczenie prądu udarowego < 15 A
Moc wyjściowa
obciążenie ciągłe
obciążenie chwilowe
< 30 W
< 50 W
Zakres temperatur pracy 0 do +50 °C
Tętnienia (w paśmie 30 MHz) < 1 % p-p
Dokładność stabilizacji przy zmianach napięcia zasilania < 1 %
Dokładność stabilizacji przy zmianach prądu obciążenia < 1 %
Wytrzymałość elektryczna izolacji (wejście-wyjście) 5300 V DC
Sprawność > 75 %
Poziom zakłóceń
PN-EN55022 poziom B
(VDE871 Klasa B, FCC Klasa B)
Zabezpieczenie przeciążeniowe,  zabezpieczenie nadnapięciowe.
Zabezpieczenie termiczne.
Bezpieczeństwo
Pełna zgodność z wymaganiami następujących norm:
PN-EN 60950, IEC950,UL1950
OPCJE :
  • Możliwość wykonania w wersji do buforowej współpracy z akumulatorami   (wersje SPS-25M-x.x AWB)
Zasilacze SPS-25M posiadają świadectwo weryfikacji deklaracji zgodności wydane przez BBJ-SEP.

ZDJĘCIA i WYMIARY

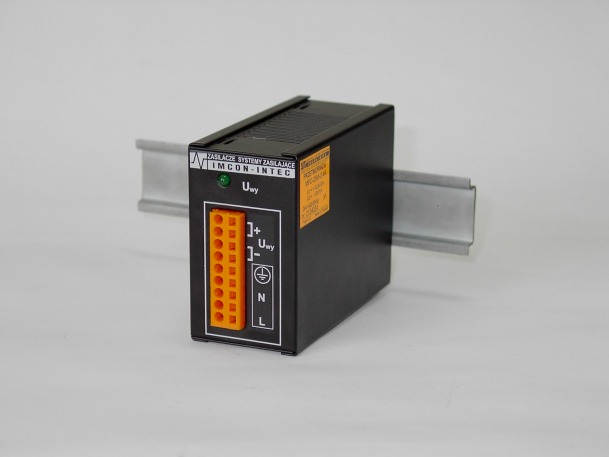

Zasilacz SPS-25M
Zdjęcie zasilacza SPS-25M. (29 kB)

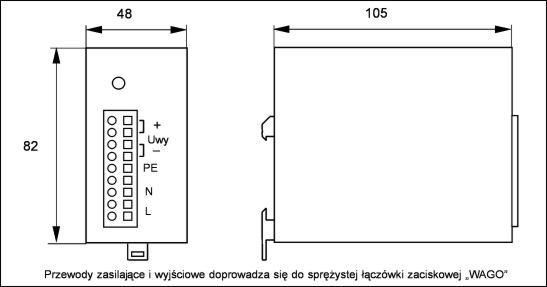

Wymiary zasilacza SPS-25N
Wymiary zasilacza SPS-25M. (15 kB)
Aby zobaczyć zdjęcia w powiększeniu kliknij na nie.
