IMCON-Intec s.c. - Zasilacz impulsowy SPS-25M

MODEL		WYJŚCIA
MODEL		V₁ / I₁
SPS-25M - x.x AWB SPS-25M - x.x AWB-C	14.2	13.8 V / 2 A (max 3A)
	27.1	27,5 V / 1 A (max 1,8A)

OPIS TECHNICZNY

Zasilacze serii AWB służą do współpracy w układzie buforowym z zewnętrznymi akumulatorami żelowymi lub kwasowymi zapewniając bezawaryjne zasilanie odbiorów napięciem 12V lub 24V.

Zasilacze te są produkowane w następujących wersjach:

- SPS-25M-14.2 AWB (SPS-25M-14.2 AWB-C)

do współpracy z akumulatorami o napięciu znamionowym 12V

i pojemności nie przekraczającej 24 Ah

- SPS-25M-27.1 AWB (SPS-25M-27.1 AWB-C)

do współpracy z akumulatorami o napięciu znamionowym 24V

i pojemności nie przekraczającej 12 Ah

Zasilacze wyposażone są w prosty układ automatyki odłączający akumulator od obciążenia w przypadku jego rozładowania do minimalnego poziomu nie powodującego nieodwracalnego uszkodzenia.

Progi wyłączenia są następujące:

- dla akumulatora 12V - 10V - 10,5V

- dla akumulatora 24V - 20V - 21V

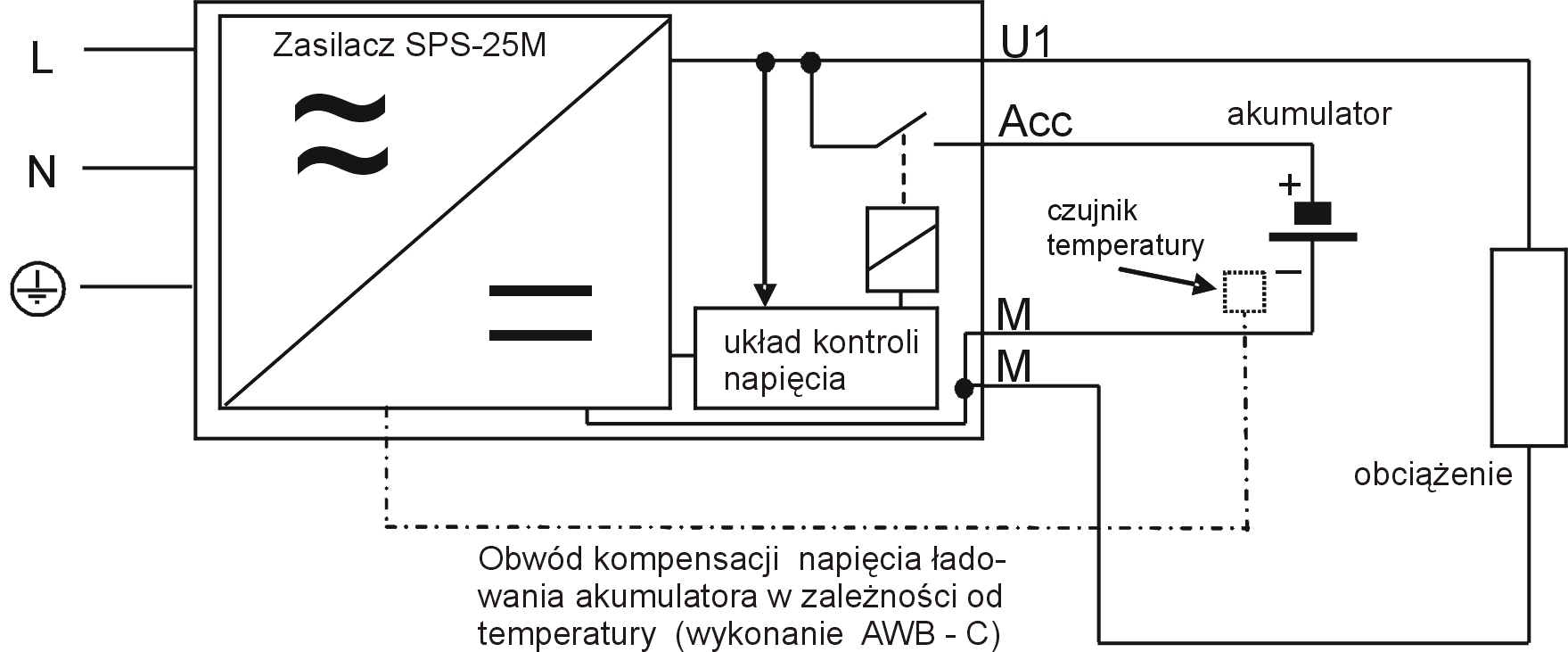

Schemat blokowy zasilacza serii AWB (AWB-C) i sposób jego podłączenia pokazano na poniższym rysunku:

Zasilacze w wersji AWB-C posiadają dodatkowy układ umożliwiający kompensacją temperaturową

napięcia ładowania akumulatora. Do zasilacza dołączona jest sonda temperaturowa, które może być

umieszczona w bezpośrednim sąsiedztwie akumulatora.

Napięcie, do którego ładowany jest akumulator określone jest następująca zależnością:

dla wersji SPS - 25M-14.2 AWB-C - Uwy = 13,6 ÷ 13,8V w temperaturze t = 20^OC

Uwy(t) = (13,6 ÷ 13,8) - (t-20)x0,02 [V]

dla wersji SPS - 25M-27.1 AWB-C - Uwy = 27,2 ÷ 27,6V w temperaturze t = 20^OC

Uwy(t) = (27,2 ÷ 27,6) - (t-20)x0,04 [V]

ZDJĘCIE

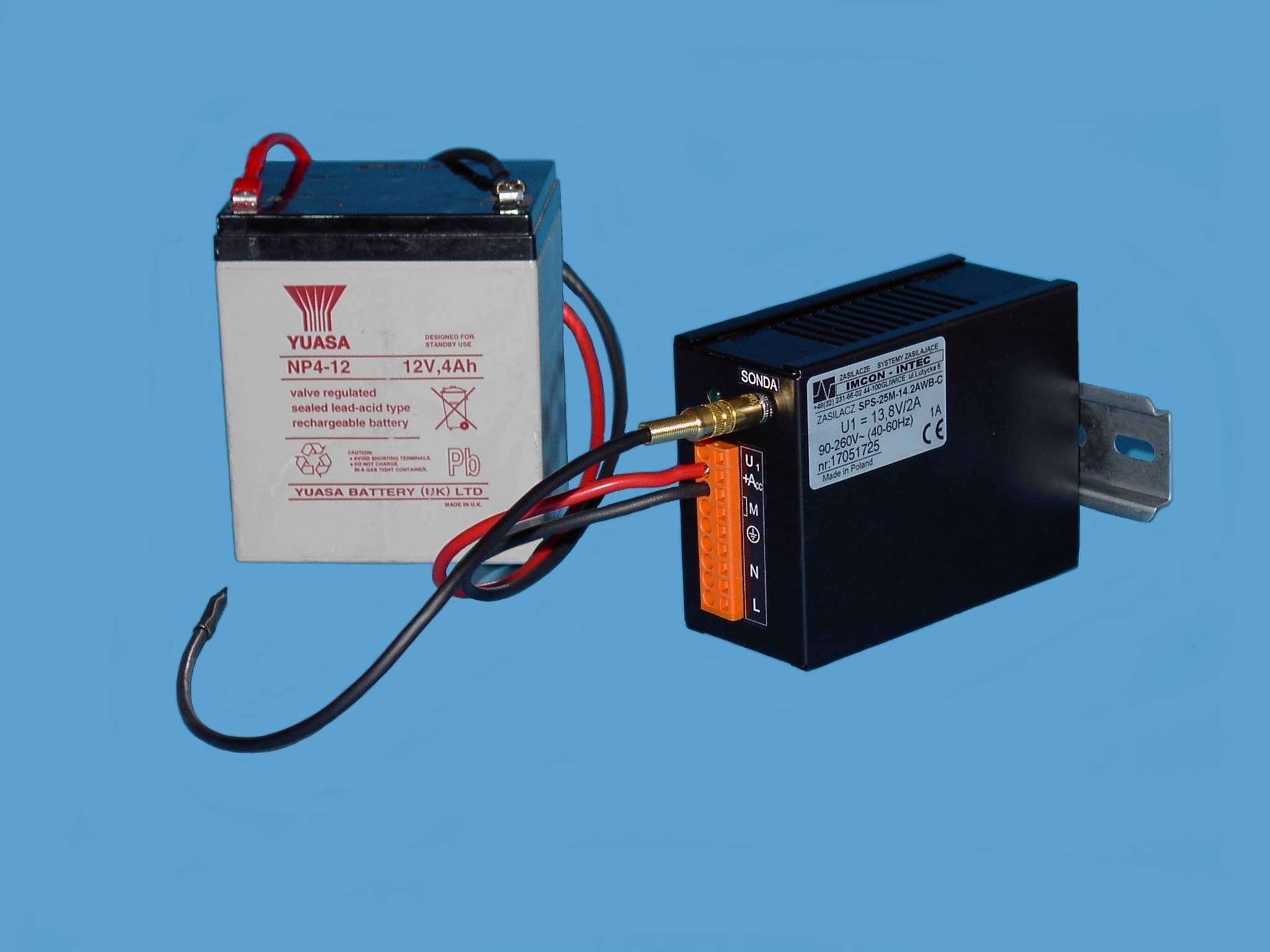

Zdjęcie zasilacza

SPS-25M -14.2 AWB-C. (29 kB)

Aby zobaczyć zdjęcia w powiększeniu kliknij na nie.
