MODEL		WYJŚCIA
		V1 / I1
SPS-25MD - x.x  AWB	14.2	13.8 V / 2 A (max 3A)
	27.1	27,5 V / 1 A (max 1,5A)



Zasilacze serii AWB służą do współpracy w układzie buforowym z zewnętrznymi akumulatorami żelowymi lub kwasowymi zapewniając bezawaryjne zasilanie odbiorów napięciem 12V lub 24V.

Zasilacze te są produkowane w następujących wersjach:

-                                                                                                  SPS-25MD-14.2 AWB

               do współpracy z akumulatorami o napięciu znamionowym 12V

                                   i pojemności nieprzekraczającej 24 Ah

-                                                      SPS-25MD-27.1 AWB

               do współpracy z akumulatorami o napięciu znamionowym 24V

                                  i  pojemności nieprzekraczającej 12 Ah



Zasilacze wyposażone są w prosty układ automatyki odłączający akumulator od obciążenia w przypadku jego rozładowania do minimalnego poziomu nie powodującego nieodwracalnego uszkodzenia.

Progi wyłączenia są następujące:

                            - dla akumulatora 12V        -         10V  -   10,5V

                            - dla akumulatora 24V        -         20V  -    21V



Poszczególne stany pracy zasilacza są sygnalizowane za pomocą trójkolorowej diody LED:



                            - kolor zielony                -          napięcie sieci zasilającej prawidłowe,

                                                                                  napięcie  wyjściowe w granicach tolerancji

                            - kolor pomarańczowy-          brak napięcia sieci zasilającej, obciążenie zasilane z

                                                                                 akumulatora, napięcie wyjściowe  w granicach tolerancji

                            - kolor czerwony           -         brak napięcia sieci zasilającej, akumulator rozładowany

                                                                                 poniżej napięcia granicznego, obciążenie odłączone

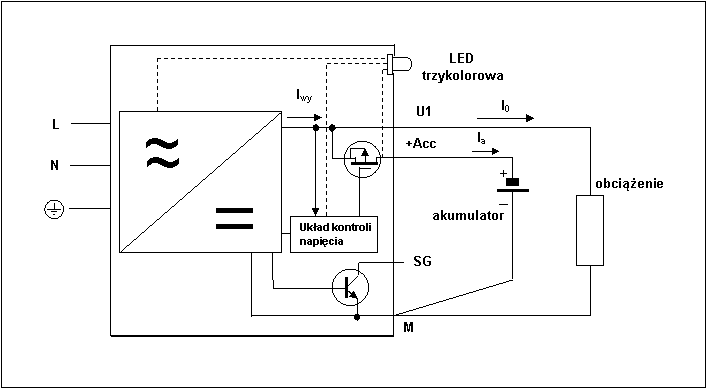

Schemat blokowy zasilacza serii SPS-25MD-x.xAWB  i sposób jego podłączenia pokazano na poniższym rysunku:

Zasilacze  mają wyprowadzony dodatkowy sygnał PG ( tranzystor w układzie "otwartego kolektora")

informujący o prawidłowej pracy zasilacza (obecności sieci zasilającej).

Bardzo istotną cechą zasilaczy serii 25MD jest minimalny (I < 5mA) pobór prądu z akumulatora przez

układy sygnalizacji oraz automatyki znajdujące się w zasilaczu.



ZDJĘCIE

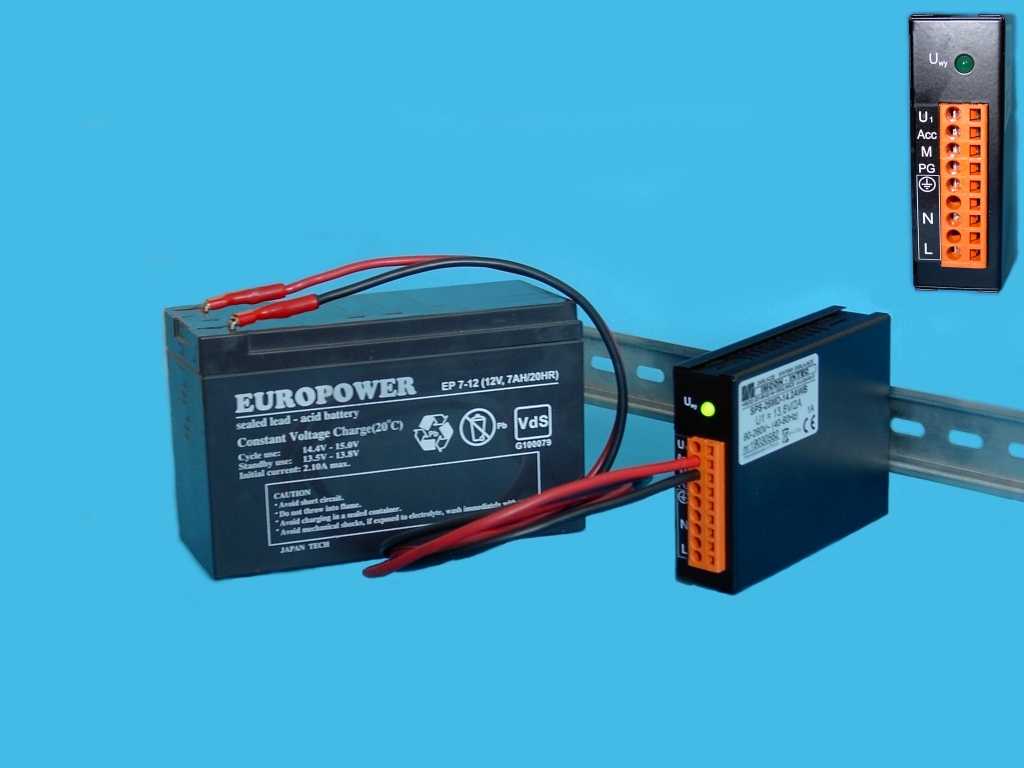

Zdjęcie zasilacza SPS-25MD -14.2 AWB. (30 kB)

Aby zobaczyć zdjęcia w powiększeniu kliknij na nie.
