SPS-41S Od roku 2003 wycofywane z produkcji - zaleca się używanie zamienników z serii SPS/MPS - 61S |
|
|
| » Dostępne modele « | » Parametry « | » Zdjęcie i Wymiary « |
| MODEL | WYJŚCIA | |||
| V1 / I1 | V2 / I2 | V3 / I3 | ||
| SPS-41S | 5.8 | 5 V / 0 - 8 A | ||
| 12.3 | 12 V / 0 - 3 A | |||
| 24.2 | 24 V / 0 - 1.8 A | |||
| MPS-41S | 2/1 | 12 V / 0.2 - 3 A | -12 V / 0 - 0.8 A | |
| 2/2 | 15 V / 0.2 - 2 A | -15 V / 0 - 0.8 A | ||
| MPS-41S | 3/1 | 5 V / 0.5 - 6 A | 12 V / 0 - 0.8 A | -12 V / 0 - 0.8 A |
| 3/2 | 5 V / 0.5 - 6 A | 15 V / 0 - 0.8 A | -15 V / 0 - 0.8 A | |
|
Napięcie zasilania |
90 - 260 V AC lub 110 - 380 V DC |
|
|
Moc wyjściowa | ograniczona do 50 W |
|
|
Temperatura otoczenia (przy pełnym obciążeniu) | 0 °C - +50 °C |
|
|
Tętnienia napięcia wyjściowego (wartość międzyszczytowa) | < 2 % |
|
|
Dokładność stabilizacji przy zmianach napięcia zasilania
wyjście 1
wyjście 2 wyjście 3 |
< 0.5 % < 0.5 % < 0.5 % |
|
|
Dokładność stabilizacji przy zmianach prądu obciążenia
wyjście 1
wyjście 2 wyjście 3 |
< 1 % < 1.5 % < 1.5 % |
|
|
Wytrzymałość elektryczna izolacji
wejście - obudowa
wejście - wyjście wyjście - obudowa |
2100 V DC
5300 V DC 600 V DC |
|
|
Odległość pomiędzy obwodem sieciowym i obwodami wyjściowymi | > 8 mm |
|
|
Odległość pomiędzy obwodem sieciowym i obudową | > 4 mm |
|
|
Sprawność | 70 - 85 % |
|
|
Zabezpieczenie zwarciowe i przeciążeniowe | wszystkie wyjścia |
|
|
Zabezpieczenie nadnapięciowe. | wyjście 1 |
|
|
Konstrukcja zgodna z wymaganiami polskich i międzynarodowych norm bezpieczeństwa i kompatybilności elektromagnetycznej. | |
|
|
Obudowa
|
|

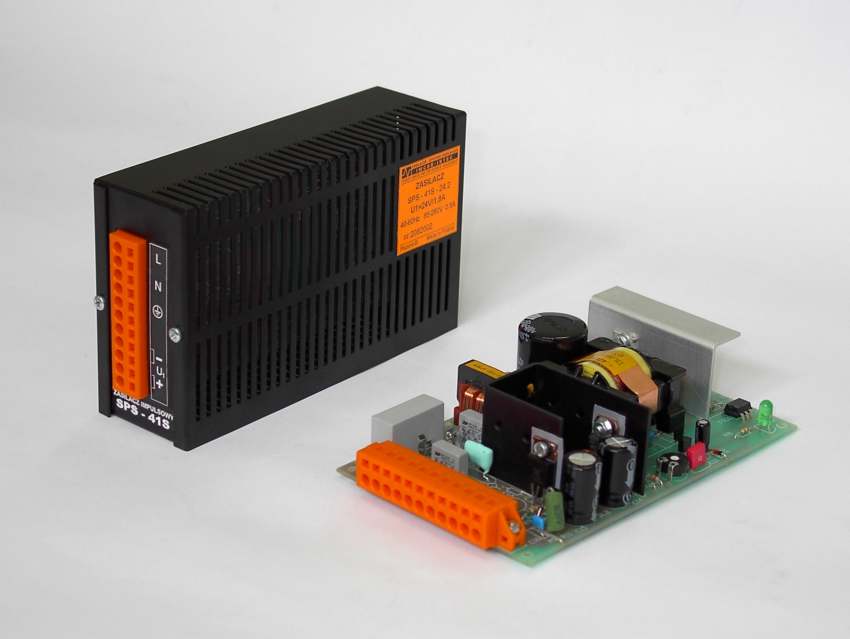

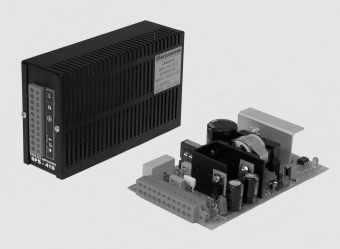

Zdjęcie zasilacza SPS/MPS-41 S. (30 kB) |

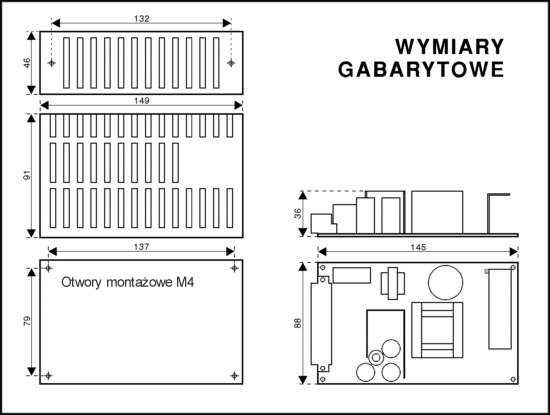

Wymiary zasilacza SPS/MPS-41 S. (28 kB) |
| Aby zobaczyć zdjęcia w powiększeniu kliknij na nie. | |
