SPS-61S Zastępuje wycofywane z produkcji modele SPS/MPS-41S |
|
| » Dostępne modele « | » Parametry « | » Zdjęcie i Wymiary « |
|
Napięcie zasilania |
90 - 260 V AC lub 110 - 370 V DC |
|
|
Maksymalny pobór prądu z sieci | 0.7 A |
|
|
Moc wyjściowa | ograniczona do 70 W |
|
|
Temperatura otoczenia (przy pełnym obciążeniu) | 0 °C - +50 °C |
|
|
Tętnienia napięcia wyjściowego (wartość międzyszczytowa) | < 1 % |
|
|
Dokładność stabilizacji przy zmianach napięcia zasilania
wyjście 1
wyjście 2 wyjście 3 |
< 1 % < 1 % < 1 % |
|
|
Dokładność stabilizacji przy zmianach prądu obciążenia
wyjście 1
wyjście 2 wyjście 3 |
< 1 % < 1 % < 1 % |
|
|
Wytrzymałość elektryczna izolacji
wejście - obudowa
wejście - wyjście wyjście - obudowa |
2100 V DC
5300 V DC 500 V DC |
|
|
Odległość pomiędzy obwodem sieciowym i obwodami wyjściowymi | > 8 mm |
|
|
Odległość pomiędzy obwodem sieciowym i obudową | > 4 mm |
|
|
Sprawność | > 75 % |
|
|
Zabezpieczenie zwarciowe i przeciążeniowe | wszystkie wyjścia |
|
|
Zabezpieczenie nadnapięciowe | wyjście 1 |
|
|
Częstotliwość przetwarzania (zmienna) | 30kHz -100 kHz |
|
|
Współczynnik temperaturowy napięcia wyjściowego | < 0.02% / deg |
|
|
Zakłócenia radioelektryczne (wg PN-EN 55022) | poziom B |
|
|
Konstrukcja zgodna z wymaganiami polskich i międzynarodowych norm bezpieczeństwa i kompatybilności elektromagnetycznej. | |
|
|
Możliwość uzgodnienia innych konfiguracji napięć i prądów wyjściowych. | |
|
|
Obudowa
|
|

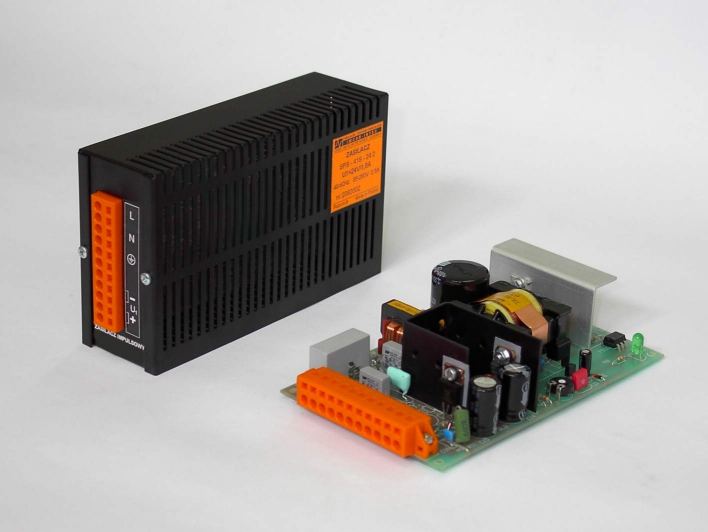

Zdjęcie zasilacza SPS/MPS-61S. (30 kB) |

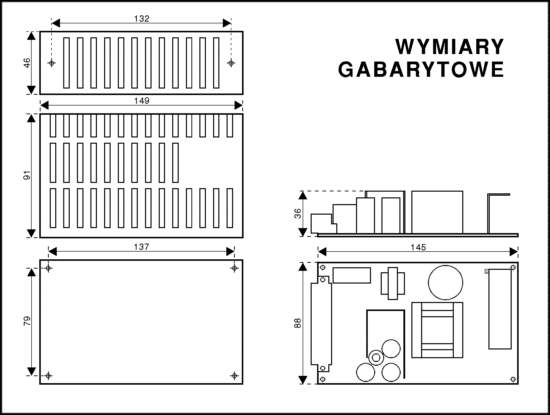

Wymiary zasilacza SPS/MPS-61S. (28 kB) |
| Aby zobaczyć zdjęcia w powiększeniu kliknij na nie. | |
