SPS-62M, SPS-62MD
MPS-62M, MPS-62MD
 Zasilacze impulsowe do montażu na szynie 35mm.
Uniwersalne napięcie zasilania.

  Seria mocy 60 W

» Dostępne modele  « » Parametry  « » Zdjęcie i Wymiary  «

Zasilacze serii MD wyposażone są w rozłączne, dwukolorowe  gniazda i wtyki dla przewodów zasilających oraz wyjściowych.



DOSTĘPNE MODELE

    MODEL WYJŚCIA
V1 / I1 V2 / I2 V3 / I3


SPS-62M/MD

  		5.10 5 V / 0 - 10 A
12.5 12 V / 0 - 5 A
24.3 24 V / 0 - 2.5 A
48.1 48 V / 0 - 1.2 A
MPS-62M/MD 2/1 12 V / 0,2 - 4 A -12 V / 0 - 0.8 A
2/2 15 V / 0,2 - 3 A -15 V / 0 - 0.8 A
MPS-62M/MD 3/1 5 V / 0.5 - 7 A 12 V / 0 - 0.8 A -12 V / 0 - 0.8 A
3/2 5 V / 0.5 - 6 A 15 V / 0 - 0.8 A -15 V / 0 - 0.8 A

OPIS TECHNICZNY

Napięcie zasilania

90 - 260 V AC
lub 110 - 380 V DC

Moc wyjściowa

50 - 60 W

Temperatura otoczenia (przy pełnym obciążeniu)

0 °C - +50 °C

Tętnienia napięcia wyjściowego (wartość międzyszczytowa)

< 2 %

Dokładność stabilizacji przy zmianach napięcia zasilania

(wszystkie wyjścia)

< 0.5 %

Dokładność stabilizacji przy zmianach prądu obciążenia

wyjście 1
wyjście 2 i 3

< 1 %
< 2 %

Wytrzymałość elektryczna izolacji

wejście - wyjście
5300 V DC

Sprawność

75 - 85 %

Zabezpieczenie zwarciowe

+

Zabezpieczenie nadnapięciowe.

  +

I klasa ochronności, konieczne dołączenie przewodu ochronnego.
Obudowa stalowa, malowana proszkowo na kolor czarny matowy

Konstrukcja zgodna z wymaganiami europejskich Dyrektyw - Dyrektywa Niskonapięciowa  (ang. LVD)  oraz Dyrektywa Kompatybilności Elektro-magnetycznej (ang. EMC).                             Zasilacze posiadają znak CE

Możliwość uzgodnienia innych konfiguracji napięć i prądów wejściowych.


ZDJĘCIA i WYMIARY

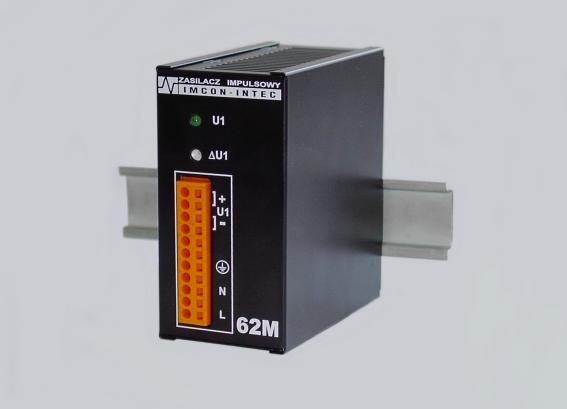

Zdjęcie zasilacza SPS/MPS-62M. (28 kB)

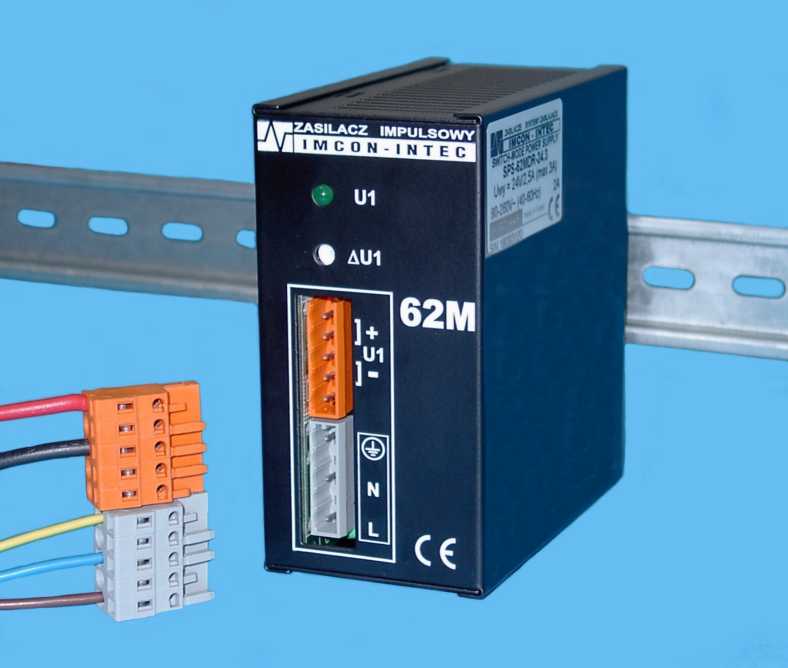

Zdjęcie zasilacza SPS/MPS-62MD. (30 kB)

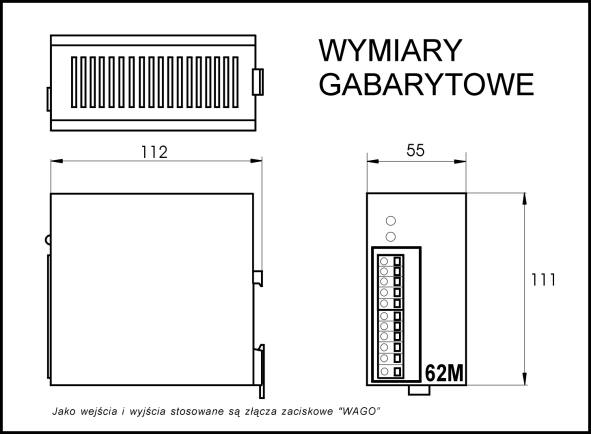

Wymiary zasilacza SPS/MPS-62M. (27 kB)

Aby zobaczyć zdjęcia w powiększeniu kliknij na nie.
