Zestaw zasilający SPS/MPS-1000SED składa się z kasety 19" EUROCARD o wysokości 3U i głębokości 160mm zawierającej moduł Aktywnego Korektora Współczynnika Mocy (ang. "PFC") oraz dowolną konfigurację zasilaczy impulsowych do systemu EUROCARD (np. SPS-200SED, SPS-200SE, SPS-100SED, SPS/MPS-60EUS, SPS/MPS-40EUS). Wykorzystane zasilacze mogą pracować w następujących konfiguracjach:

- praca równoległa - możliwość uzyskania większej wydajności prądowej lub redundancji

- praca szeregowa - możliwość uzyskania podwyższonego napięcia wyjściowego

- praca niezależna - możliwość uzyskania kilku różnych napięć wyjściowych

- połączenia mieszane - możliwość kilku napięć wyjściowych, niektóre z redundancją lub o

podwyższonej obciążalności

Poszczególne zasilacze można wymieniać w trakcie pracy bez konieczności wyłączania zestawu zasilającego (ang. "hot-swap") .

Napięcie zasilające (sieć energetyczna) może być doprowadzone do zacisków WAGO umieszczonych na tylnej osłonie kasety lub może być doprowadzone trzyżyłowym przewodem sieciowym z wtyczką. ,

Obciążenie dołączane jest za pośrednictwem wysokoprądowego złącza (gniazdo-wtyk) ANDERSON. W przypadku kilku napięć wyjściowych na tylnej osłonie kasety umieszczona jest odpowiednia liczba gniazd ANDERSON.

Konfiguracje prądów i napięć mogą być z dużą dowolnością uzgadniane z użytkownikiem w zależności od aplikacji.

PRZYKŁADOWE KONFIGURACJE

MODEL		WYJŚCIA
MODEL		V₁ / I₁	V₂ / I₂	V₃ / I₃
SPS-1000SED	24.40	24 V / 0 - 40 A	-	-
SPS-1000SED	48.20	48 V / 0 - 20 A	-	-
MPS-1000SED	2/11	24 V / 0 - 22A	24 V / 0 - 18 A	-
MPS-1000SED	3/7	5 V / 0 - 30 A	12 V / 0 - 15 A	24 V / 0 - 16 A
MPS-1000SED	3/16	+12V / 0 - 15A	+15 V / 0 - 12 A	-15 V / 0 - 12 A

PARAMETRY ELEKTRYCZNE

	Napięcie zasilania	180 - 260 V AC lub 240 - 380 V DC
	Moc wyjściowa maksymalna:	ciągła < 800 W chwilowa < 1000W
	Temperatura otoczenia (przy pełnym obciążeniu 800W)	0 °C - +50 °C
	Tętnienia napięcia wyjściowego (wartość międzyszczytowa) dla każdego napięcia wyjściowego	< 2 %
	Dokładność stabilizacji przy zmianach napięcia zasilania dla każdego napięcia wyjściowego	< 1 %
	Dokładność stabilizacji przy zmianach prądu obciążenia dla każdego napięcia wyjściowego	< 2 %
	Wytrzymałość elektryczna izolacji wejście - obudowa wejście - wyjście wyjście - obudowa	2100 V DC 5300 V DC 500 V DC
	Odległość pomiędzy obwodem sieciowym i obwodami wyjściowymi (SELV)	> 8 mm
	Odległość pomiędzy obwodem sieciowym i obudową	> 4 mm
	Sprawność	75 - 85 %
	Zabezpieczenie zwarciowe i przeciążeniowe każdego zasilacza w zestawie	+
	Zabezpieczenie nadnapięciowe. każdego zasilacza w zestawie	+
	Zabezpieczenie termiczne poszczególnych zasilaczy	+

	Konstrukcja zgodna z wymaganiami Europejskich Dyrektyw oraz norm bezpieczeństwa i kompatybilności elektromagnetyczne j
	OPCJE : Sygnalizacja pracy poszczególnych modułów (styki przekaźników) Sygnał zaniku napięcia zasilania - Power Fail
	Możliwość uzgodnienia dowolnych konfiguracji napięć i prądów wyjściowych.

ZDJĘCIE I WYMIARY

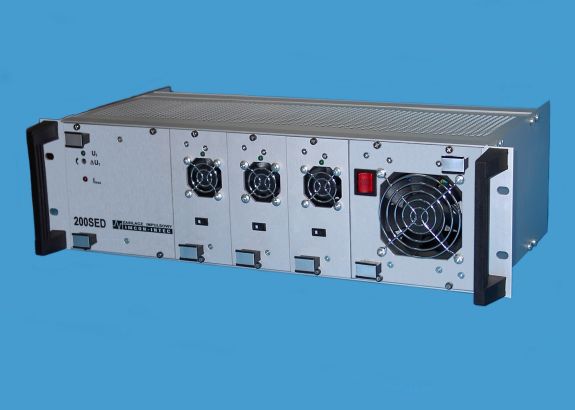

Zdjęcie zestawu zasilającego SPS-1000SED.

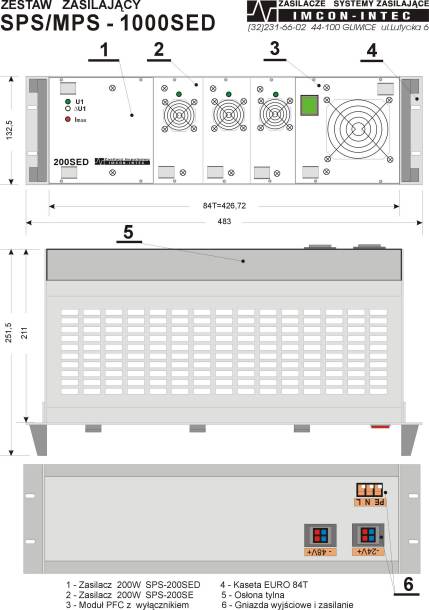

Wymiary gabarytowe zestawu SPS-1000SED
